Foreuse dirigée de fond de fouille
La puissance et l’efficacité des foreuses de fond de fouille TERRA ne sont plus à prouver. Avec un design compact optimisé, nos ingénieurs Suisses ont développé des machines aux forces de traction et de poussée extraordinaires capables de travailler dans les conditions les plus restreintes.
LE PRINCIPE

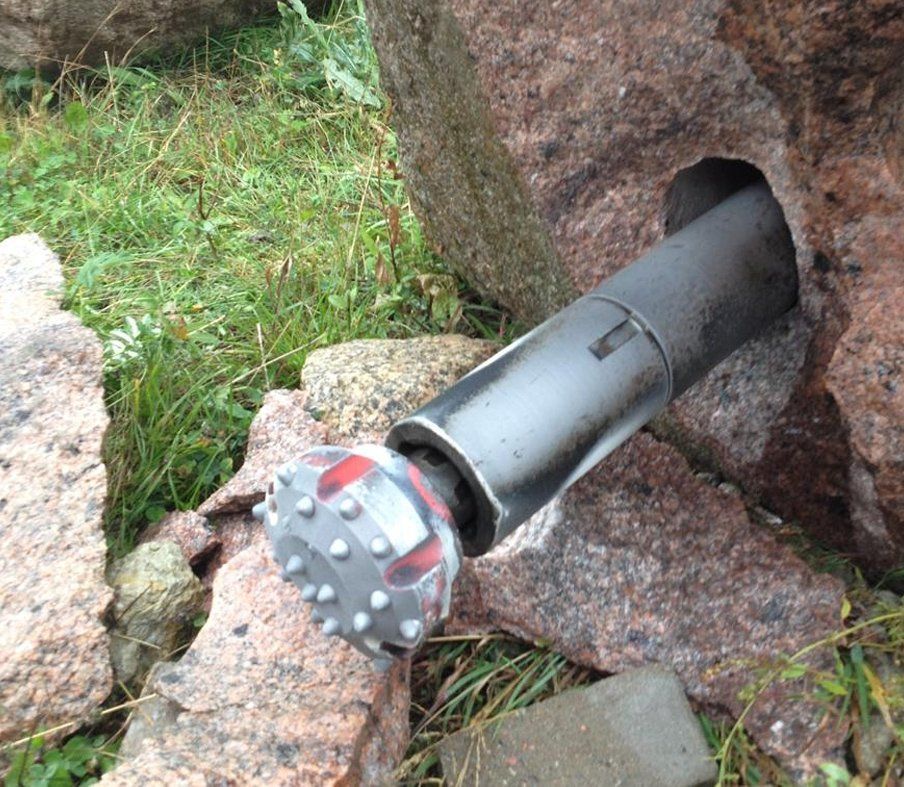

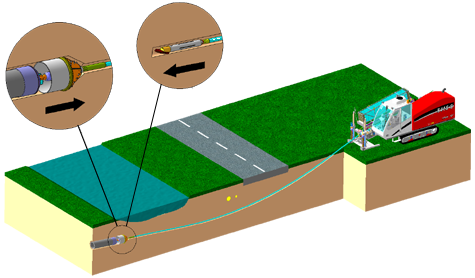

- Lors d'un forage horizontal dirigé, la première étape est l'exécution du trou pilote (bulle de droite). Des tiges de forage creuses sont "envoyées" dans le sol hydrauliquement, par poussée et rotation, les unes après les autres. À leurs extrémités, une tête de forage fait le trou dans le sol. Le fluide de forage (Bentonite ou TERRACTOMER mélangé à de l’eau) est injecté au travers des tiges creuses et sort sous pression par des buses situées dans la tête de forage pour ameublir le sol.

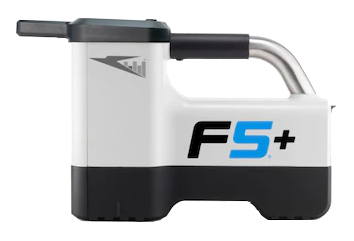

Une sonde située dans la tête de forage transmet un signal vers la surface, ce qui permet de localiser en continu la tête de forage. Cette dernière est munie d'une plaque de direction asymétrique. Tant que la tête de forage est en rotation constante, elle creuse un trou rectiligne. Pour changer de direction, la rotation de la tête de forage est stoppée de sorte que la plaque de direction pointe vers la direction désirée. La tête de forage est ensuite poussée dans le sol, sans rotation. Elle dévie alors du côté où pointe la plaque de direction. - Dès que la tête de forage a atteint la fouille d'arrivée, elle est remplacée par un aléseur (bulle de gauche). En ramenant les tiges de forage dans la foreuse par traction et rotation, l’aléseur élargit le trou pilote par rognage et met en place le tuyau PEHD en même temps.

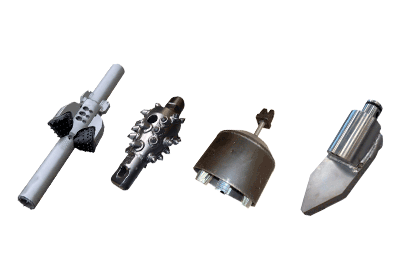

En fonction de la nature du terrain, on peut utiliser des aléseurs jusqu'au ø 1'000 mm (40"). Ceci autorise la pose de fourreaux PEHD jusqu'à un diamètre de 800 mm (32") ou bien des faisceaux de plusieurs tuyaux PEHD.

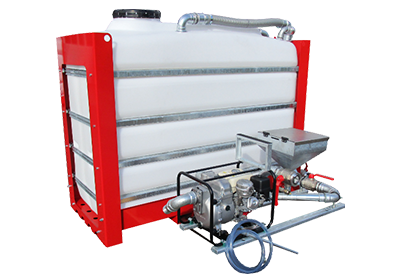

L’utilisation d’un fluide de forage stabilise le trou, réduit les frottements sur les tiges et sur le nouveau fourreau PEHD, et transporte les particules de terre rognées au travers du trou jusqu'à la fouille.

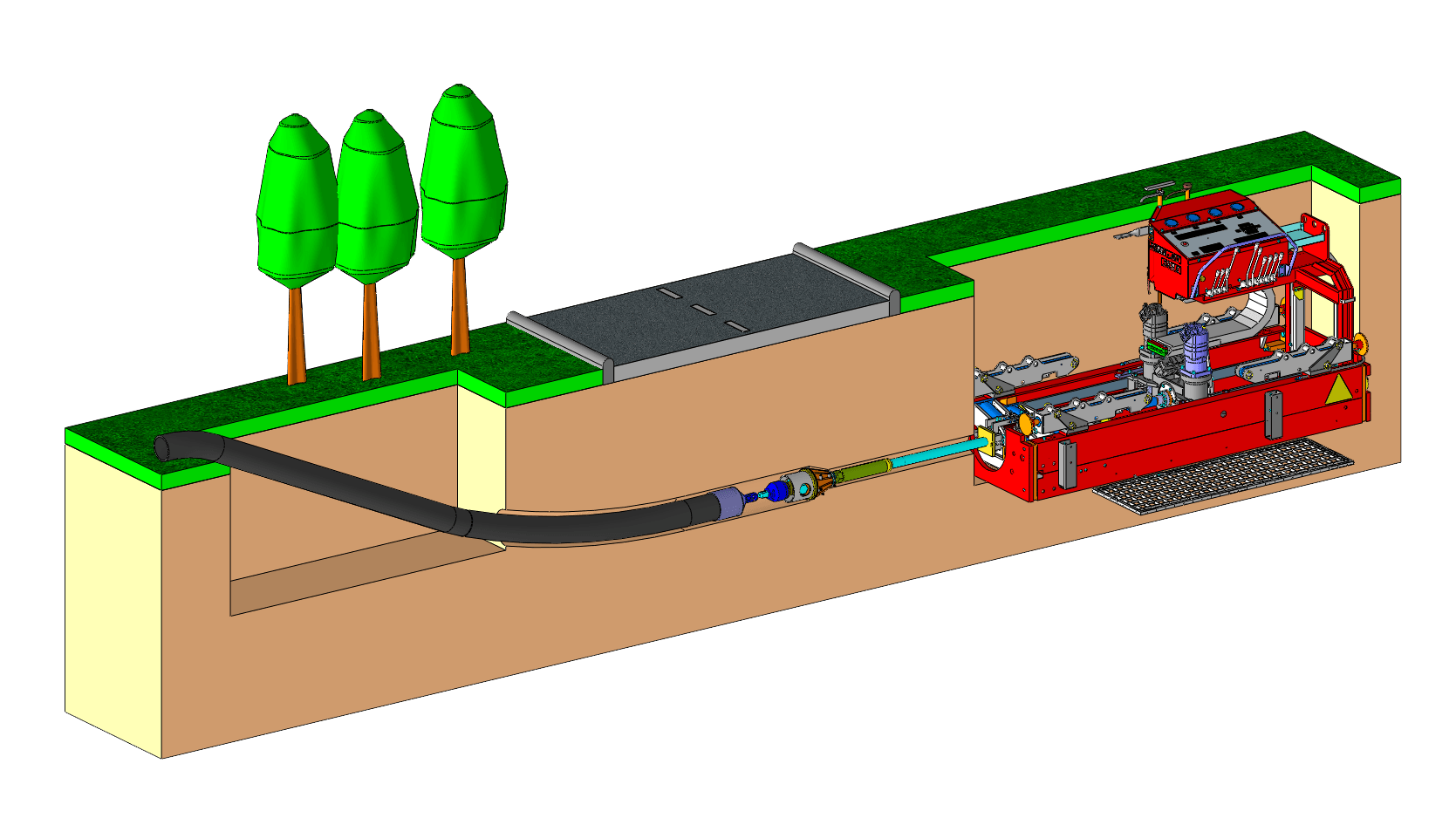

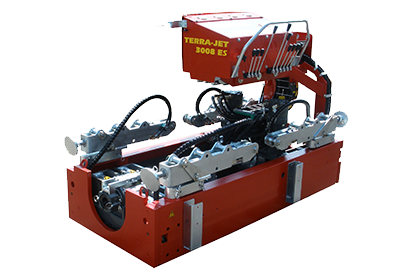

Foreuses Horizontales Dirigées de fond de fouille TERRA-PIT et TERRA MINI-JET

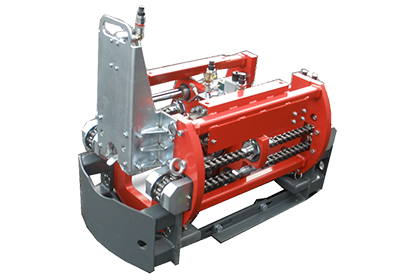

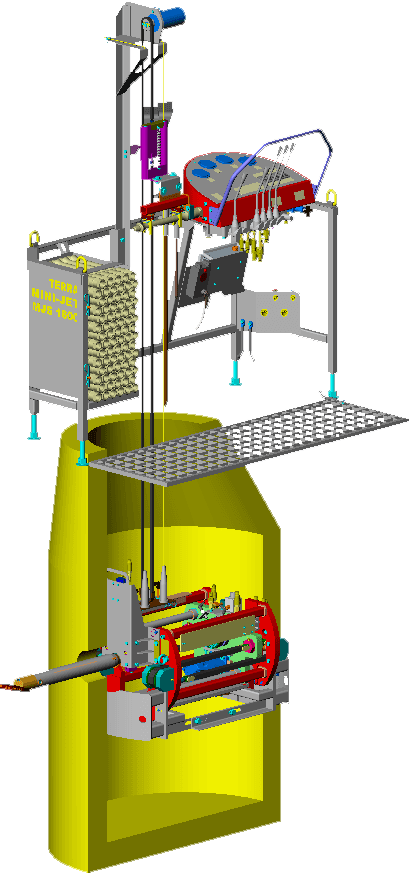

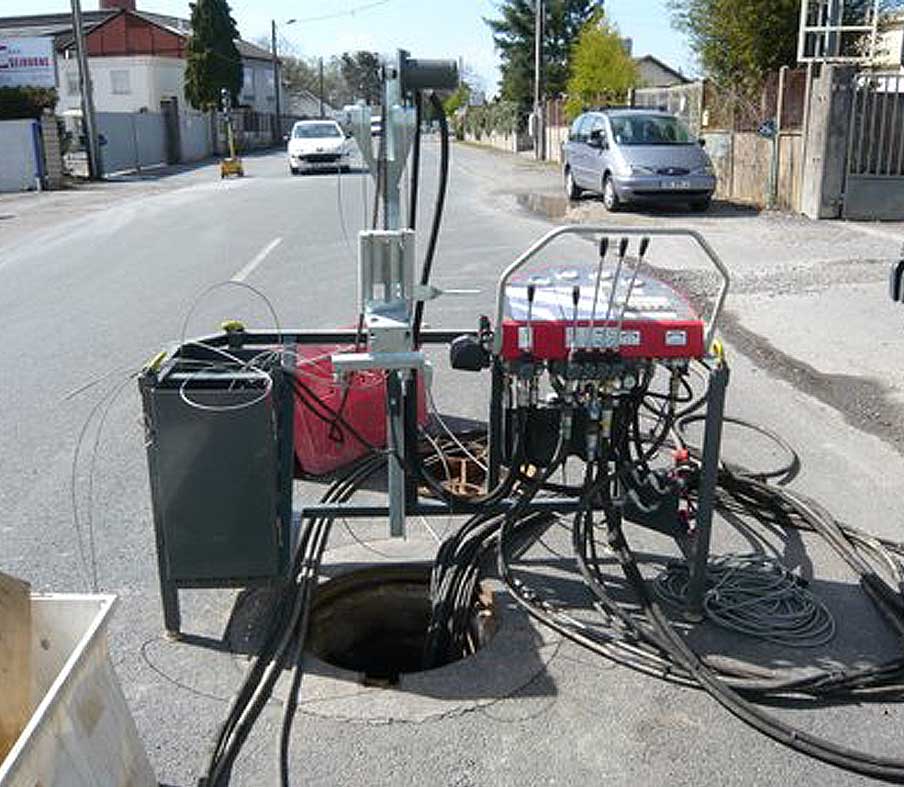

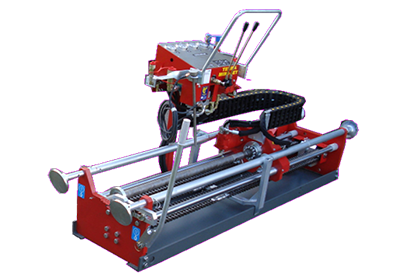

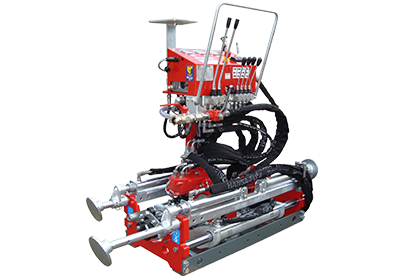

Foreuse Horizontale Dirigée de regard MJS1600
Avantages
Les applications
La puissance et l’efficacité des foreuses de fond de fouille TERRA ne sont plus à prouver. Avec un design compact optimisé, nos ingénieurs Suisses ont développé des machines aux forces de traction et de poussée extraordinaires capables de travailler dans les conditions les plus restreintes.
-
![]()
En fond de fouille: 1,3 x 1,3 mètres
BoutonPas de recul: directement à la profondeur utile
-
![]()

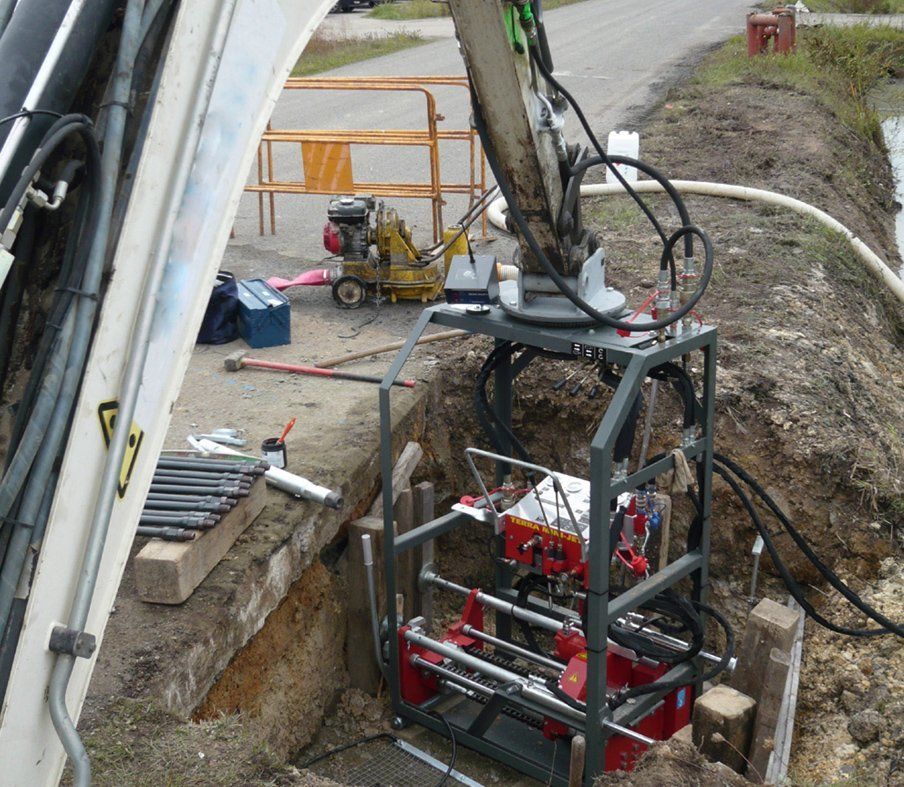

Cadre de pelle
BoutonLes TERRA-JET sont conçues avec une attention particulière pour la fiabilité et la facilité d'entretien.
-
![]()
-
![]()

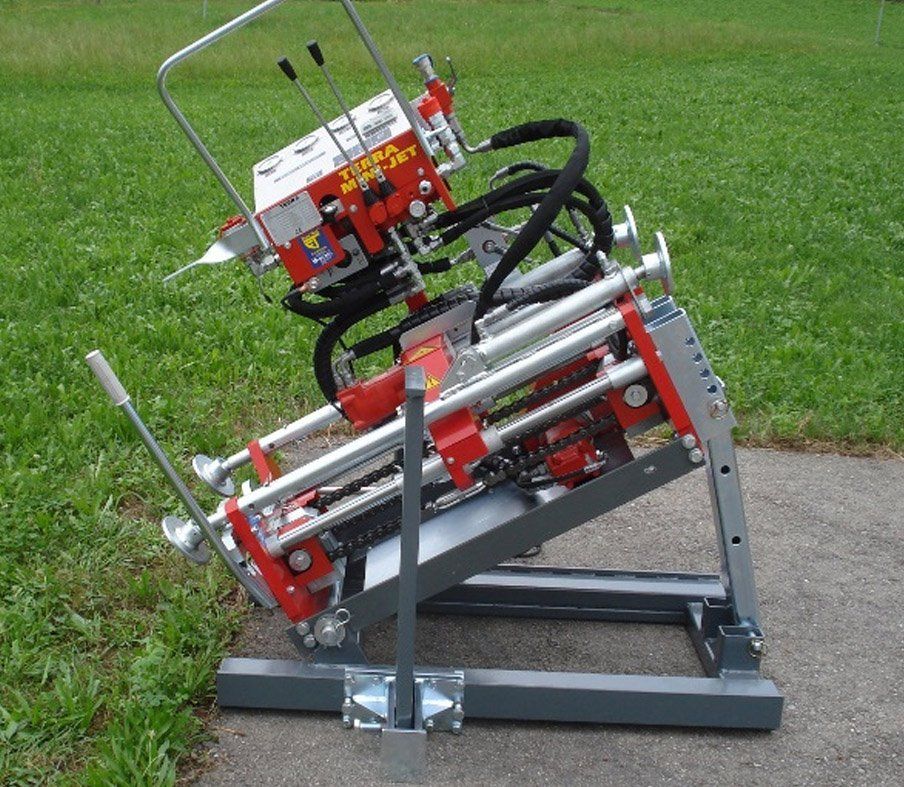

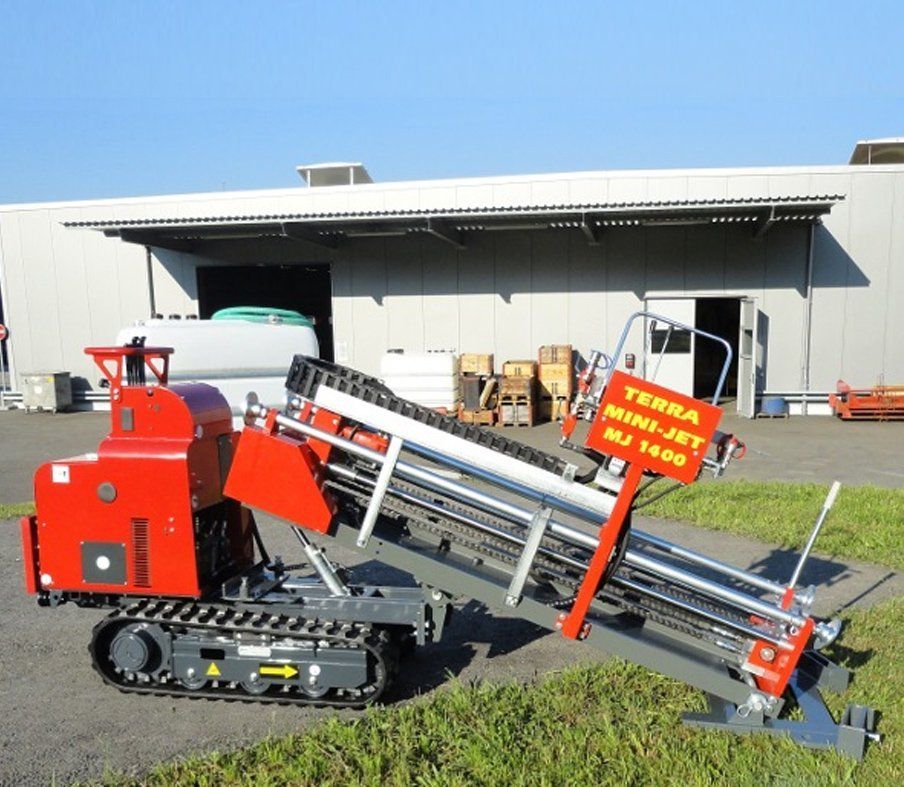

Départ en surface
BoutonLes foreuses TERRA de fond de fouille
forent aussi depuis la surface de (0°-45°)
-
![]()
-
![]()
