Réhabilitation de Canalisations par Éclatement et Tubage

La réhabilitation par éclatement ou tubage de canalisations est une méthode économique car les tuyaux peuvent être remplacés sans ouvrir la route. C'est aussi une technique écologique qui permet le remplacement en lieu et place de n'importe quels tuyaux standards. C'est une méthode très flexible de réhabilitation de canalisations en sans tranchée.

Réhabilitation par éclatement

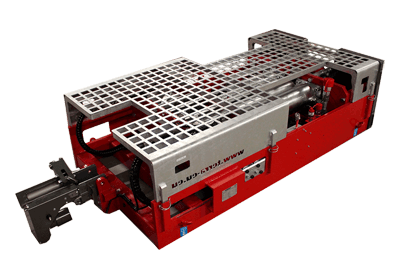

Principe de la réhabilitation statique par éclatement ou tubage avec les éclateur à barre TERRA-HYDROCRACK HC600 et TERRA-EXTRACTOR X1000

C'est le seul procédé de réhabilitation de canalisations en sans tranchée qui permet de poser en lieu et place des tuyaux neufs, structurants et de plus gros diamètres.

L'ancienne canalisation est découpé, le diamètre du « tunnel » existant est élargi avec le cône élargisseur puis la nouvelle canalisation est introduite simultanément.

On met en place immédiatement des nouveaux fourreaux, des tuyaux sans fin ou encore des tuyaux courts.

Cette technique permet entre autre de renouveler l'ancienne canalisation par une nouvelle canalisation structurante de plus gros diamètre (intéressant pour l'eau potable), de lisser les flashs et d'installer une canalisation neuve structurante (intéressant pour le gravitaire).

Réhabilitation par tubage

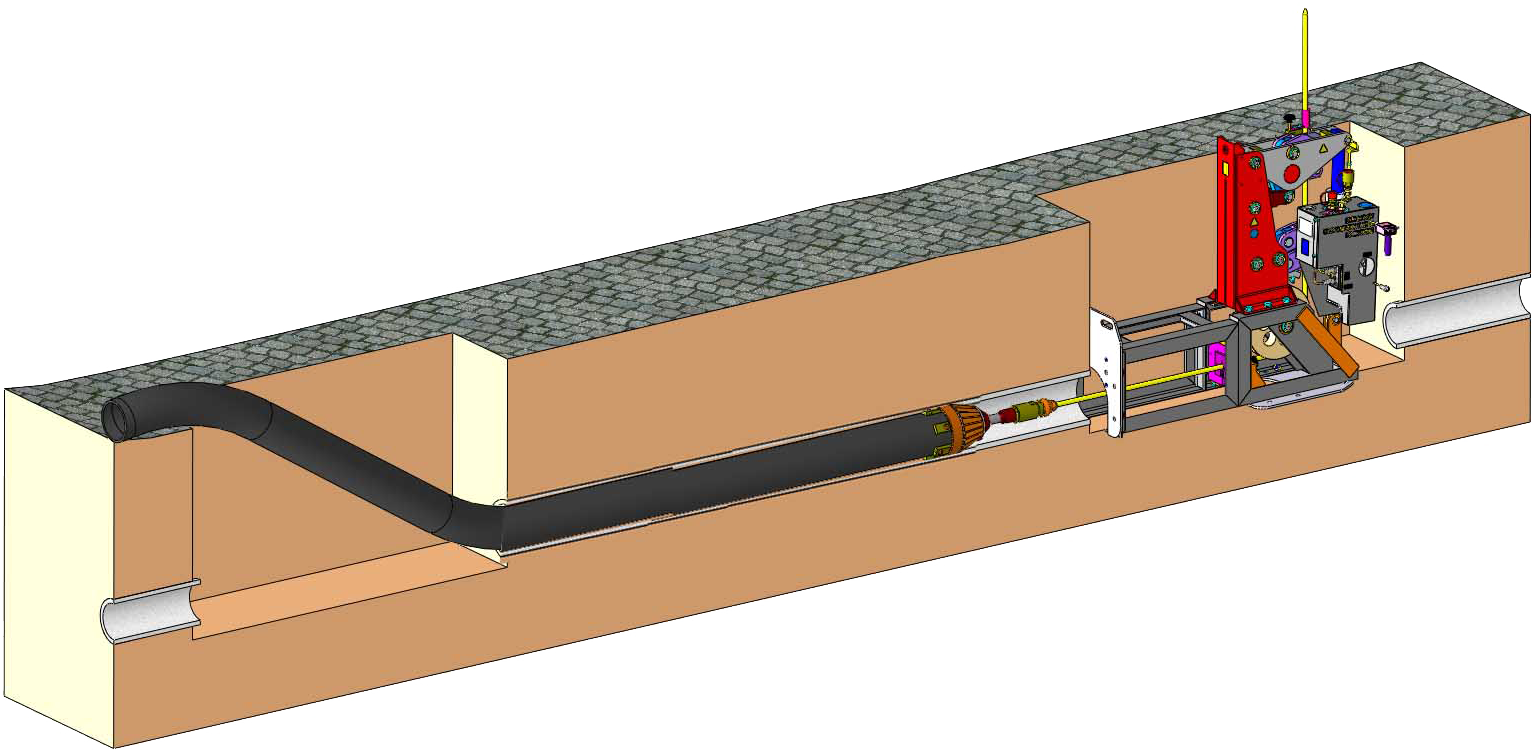

Principe de la réhabilitation par éclatement statique ou tubage avec les éclateurs à câble TERRA-EXTRACTOR

Cette technique est principalement utilisée sur les réseaux gravitaires et de distribution d'eau potable.
Avec la réhabilitation par tubage, un tuyau neuf est inséré dans l'ancien. On met en place des tuyaux sans fin ou encore des tuyaux courts.
Cette technique permet entre autre de renouveler l'ancienne canalisation même si elle n'est plus structurante, ovalisée ou encore légèrement déboitée tout en lissant les flashs (intéressant pour le gravitaire).

Les Applications

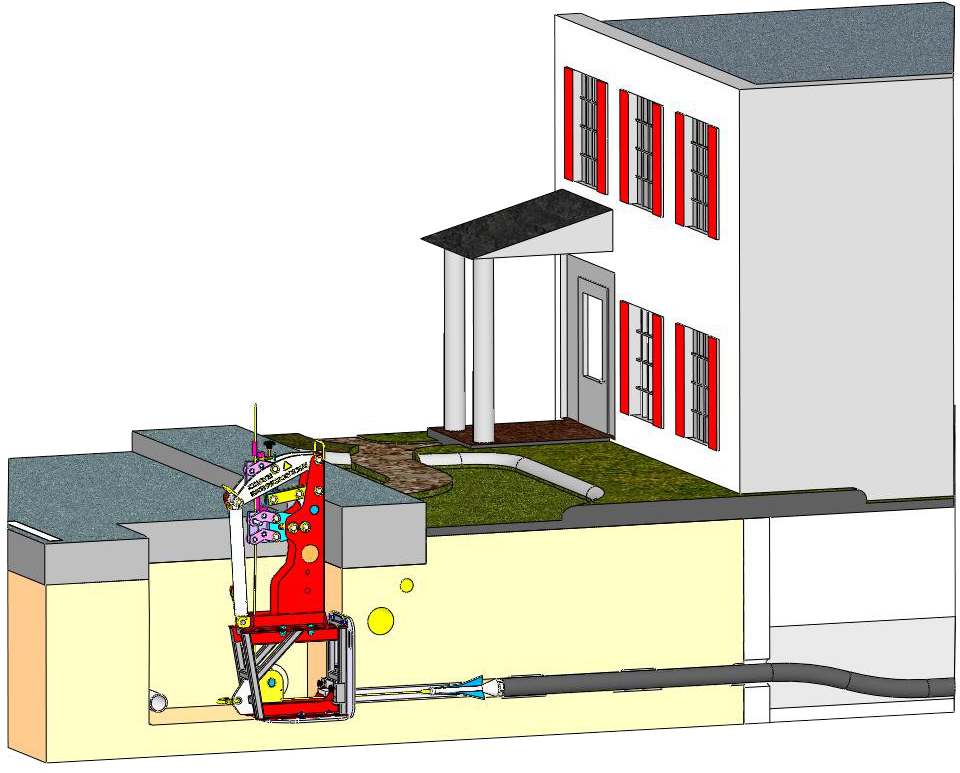

Principe de réhabilitation de branchements avec les éclateurs à câble TERRA-EXTRACTOR

Réhabilitation des branchements

avec les éclateurs à câble TERRA, vous pouvez remplacer de vielles canalisation d'eau ou de gaz avec facilité. Avec des couteaux adaptés vous pouvez découper d'anciens tuyaux en plastique, en acier ou en plomb.

Bouton

Principe de réhabilitation de canalisations d'adduction avec les éclateurs à barre ou à câble TERRA-HYDROCRACK et TERRA-EXTRACTOR

Réhabilitation des canalisations principales

Les diamètres plus importants, comme les tuyaux d'assainissement, requièrent des machines plus puissantes. Avec nos éclateurs à câble ou à barres de 40, 60 et 100 tonnes, des tuyaux jusqu'au DN 500 mm peuvent être remplacés par des neufs. Les couteaux à rouleaux découpent presque tous les types de matériaux, tels que la fonte, l'argile, ou même la fonte ductible.

Bouton

Principe de réhabilitation de canalisations d'adduction de regard à regard avec avec des tuyaux courts et les éclateurs à câble TERRA-EXTRACTOR

Réhabilitation avec des tuyaux courts

Pour la réhabilitation d'anciens branchements d'assainissement, AQUAREX offre des tuyaux courts spéciaux filetés à visser. La tête d'éclatement est également filetée. Il n'y a pas plus rapide pour connecter les tuyaux courts.

Bouton

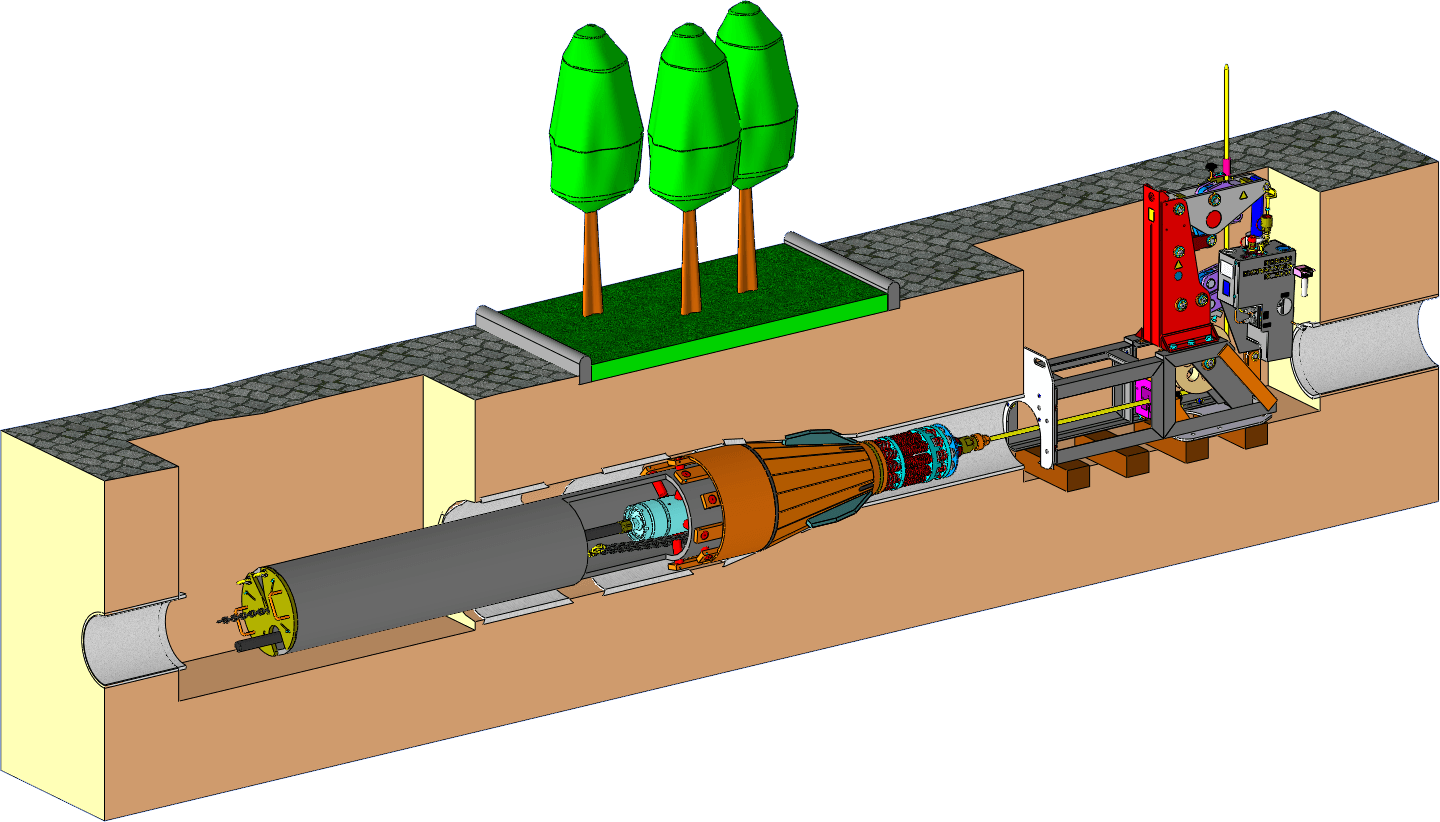

Principe de réhabilitation dynamique de canalisations d'adduction avec les éclateurs à câble TERRA-EXTRACTOR et les marteaux pousse-tube TERRA-HAMMER

Eclatement dynamique avec les éclateurs à câble et les marteaux pousse-tube

TERRA propose des adaptateurs d'éclatement dynamique pour augmenter la force de traction des éclateurs à câble. A l'intérieur de l'adaptateur d'éclatement dynamique opère un marteau pousse-tube. Cela augmente la vitesse du chantier et les diamètres des anciens tuyaux pouvant être réhabilités.

Bouton
